Cara Mengganti PTC 3 pin dengan 2 pin pada tv – Kali ini aku sedikit menyebarkan pengalaman mengenai duduk masalah pada tv mengalami layaar nampak gambar pelangi. Pada khususnya terjadi pada tv polytron u-slim series. yang mana pada beberapa kesempatan aku sering menemui kerusakan pada komponen berupa ptc.
Apa itu PTC? PTC yaitu kependekan dari Positif Temperatur Coefisien , dalam kerjanya PTC akan memiliki nilai kendala yang besar kalau suhu mengalmia peningkatan.
PTC merupakan komponen pada tv yang bekerja dengan sistem dgausing untuk melindungi tv dari medan magnet yang mensugesti layar crt. nah!, ptc ini berfungsi sebagai penghantar arus ke lilitan dgausing. kalau ptc mengalami kerusakan, maka dgausing tidak akana bekerja sehingga berakibat pada layar crt bergambar pelangi.
Pada tv polytron u-slim biasanya sering terjadi kerusakan dengan tanda-tanda komponen ptc terbakar. Ketika TV dihidupkan, komponen ptc mengeluarkan bercak api. kalau dibongkar terdapat bekas terbakar. PTC polytron memakai 3 kaki, sedangakan stok hanya memakai 2 kaki. lalu aku berkseperimen memakai 2 kaki.
Bagaimana hasilnya?
Tara…. berhasil
Jika memakai dua pin berarti pada pcb ada alah satu titk kosong pada bab ptc. Yaitu pada bab yang terhubung dengan jalur 3 . Untuk lebih jelasnya aku gambarkan sebagai berikut:
 |

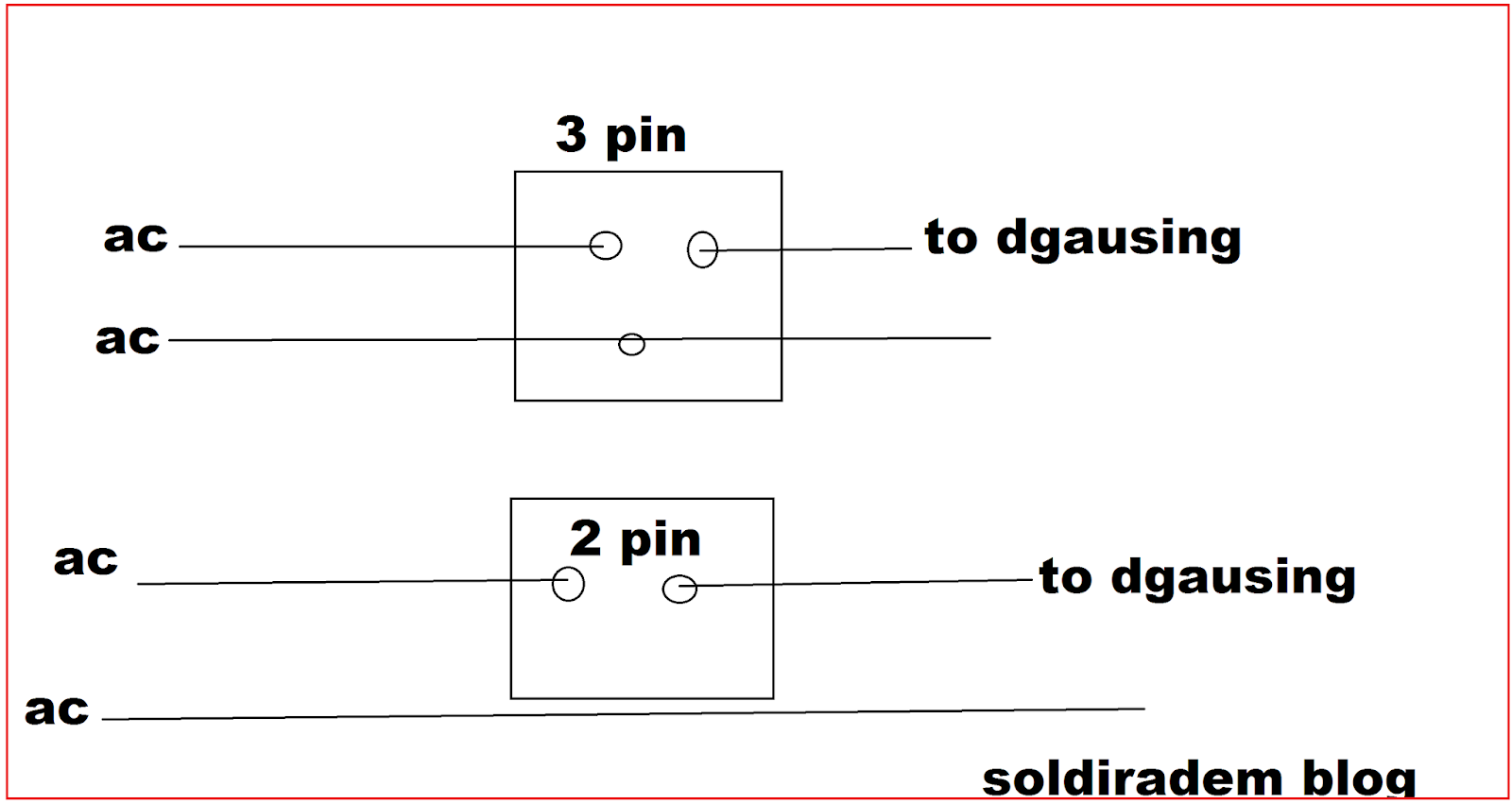

| ptc 2 pin dan tiga pin |
 |

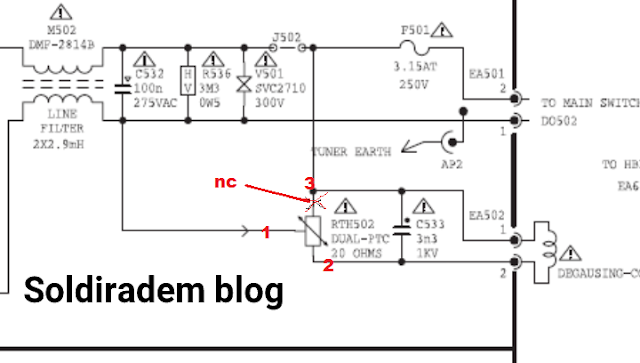

| pada jalur power suplay |
Jadi, untuk mengganti ptc tiga kaki dengan dua kaki salah satu lubang pcb ada yang kosong yaitu kalau di gambar beliau atas pada bab no 3 itu yang tidak di hubungkan.
Demikian sedikit menyebarkan supaya bermanfaat!!!
